RF167減速電機型號詳解及工業應用指南

一、RF167系列型號分類與技術參數體系

RF167器因生產廠商技術標準差異，型號標識存在顯著區別，以下為行業通用型號矩陣及核心參數：

（一）標準驅動型號集群

基礎動力型號：

RF167DV160M4、RF167DV180M4、RF167DV200M4、RF167DV225M4、RF167DV250M4、RF167DV280M4、RF167DV315M4

（注："DV" 代表三相異步電機，適配 11KW-132KW 功率段，M4 表示 4 極電機，同步轉速 1500rpm）

RF167減速機變種功能型號：

調節型：RF167DRFS160M4（伺服反饋型）、RF167DRFE160M4（編碼器集成型）

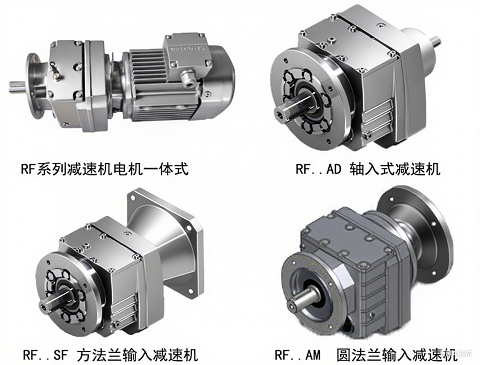

結構型：RF167AQA160M4（空心軸帶脹緊套）、RF167DT160M4（法蘭盤輸出型）

動力型：RF167Y160M4（普通電機）、RF167DM160M4（電磁制動電機）

特種工況型號：

RF167YVP160M4（變頻調速型，適配 V/F 控制模式）、RF167YEJ160M4（電磁剎車型，制動響應時間≤0.5s）、RF167YB160M4（防爆型，符合 Ex d IIC T4 認證）

（二）減速比與功率適配范圍

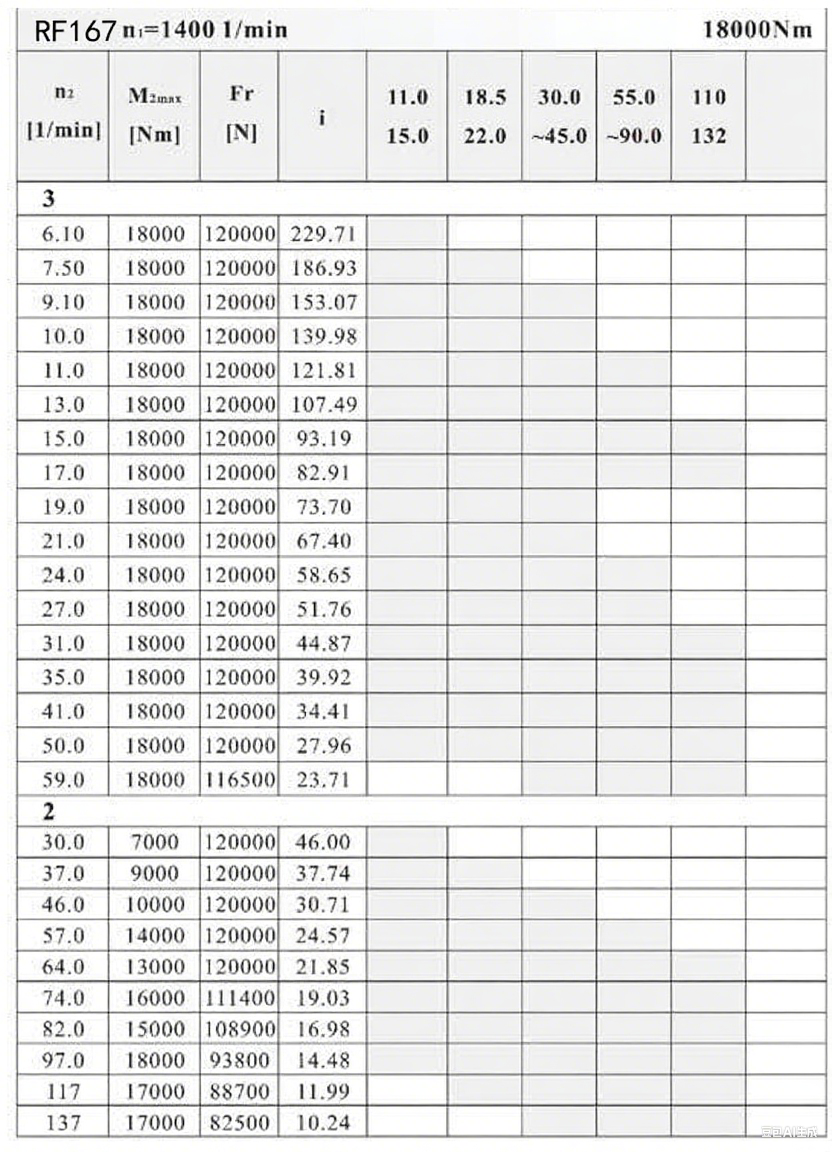

RF167斜齒輪減速電機的減速比梯度表：

1:10.24、1:11.99、1:14.48、1:16.98、1:19.03、1:21.85、1:23.71、1:24.57、1:27.96、1:30.71、1:34.41、1:37.74、1:39.92、1:44.87、1:46、1:51.76、1:58.65、1:67.4、1:73.7、1:82.91、1:93.19、1:98、1:107.49、1:121.81、1:139、1:153.07、1:186.93、1:229.71

（共 28 種標準減速比，覆蓋重型設備低速大扭矩場景）

功率匹配特性：

電機功率段 典型減速比應用場景 輸出扭矩范圍

11-37KW 1:10.24-1:34.41 12000-18000N·m

45-90KW 1:37.74-1:98 18000-25000N·m

110-132KW 1:107.49-1:229.71 25000-32000N·m

二、RF167 減速機結構優勢與核心技術指標

（一）機械設計亮點

材料與工藝：采用 20CrMnTi 滲碳淬火合金鋼，齒面硬度達 HRC58-62，經磨齒工藝處理后，齒形精度達 ISO 6 級，確保傳動效率≥96%，使用壽命超 40000 小時。

傳動系統：斜齒輪與蝸輪蝸桿復合傳動副，軸向跳動≤0.08mm，徑向跳動≤0.05mm，噪音控制≤85dB（1 米距離），適配重載高精度設備。

輸出形式：支持三種安裝結構 ——

實心軸（直徑 40-100mm）

空心軸（帶鍵槽 / 脹緊套，適配聯軸器）

法蘭盤（F 型、AM 型，安裝孔位公差 ±0.1mm）

（二）核心技術參數對比

指標項 參數范圍 行業優勢

輸入功率 11-132KW 大型設備主力功率段

輸入轉速 500-3000r/min 兼容工頻與變頻驅動方案

輸出扭矩 12000-32000N·m 比同規格 RF147 扭矩提升 50%

傳動比范圍 10.24-229.71 支持超大減速比工況

三、RF167 減速機應用場景與選型建議

（一）典型工業應用領域

重型機械：礦山破碎機主軸驅動、港口起重機回轉機構、冶金軋機輸送系統；

能源設備：風力發電機偏航系統、生物質破碎機傳動裝置、大型水泵減速單元；

工業自動化：汽車生產線升降平臺、鋰電池極片裁切設備、注塑機合模機構；

建材行業：水泥磨機給料裝置、陶瓷壓機傳動系統、混凝土攪拌站主軸。

（二）選型關鍵要素

負載特性：

沖擊負載：需選擇 RF167DRFS 系列（抗振動設計），使用系數≥2.0；

連續運轉：優先 RF167Y 系列（普通電機，溫升≤65K）。

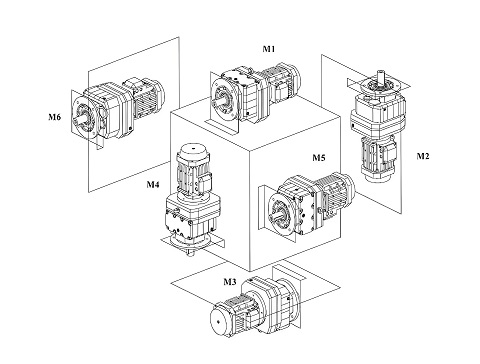

安裝方式：

軸裝式 A（垂直安裝）、軸裝式 F（水平安裝）、法蘭式 AF（立式安裝），需匹配設備基座公差。

環境要求：

高溫場景（＞80℃）：建議 RF167YB 防爆型 + 強制冷卻系統；

粉塵環境：需配置 IP55 防護等級，定期檢查齒輪箱密封性能。

四、規格延伸與技術支持渠道

相鄰規格替換方案

若需更大扭矩輸出，可升級至 RF187 減速機（中心距增加 50mm，扭矩提升約 40%）；

輕量化需求可向下兼容 RF147 減速機（適配 5.5-90KW 電機），部分安裝尺寸通用（如法蘭孔位間距一致）。

也可以選擇更小的RF初始型號減速機RF27

RF167 減速機作為大型傳動系統核心部件，憑借高扭矩承載能力與寬功率適配性，廣泛應用于重工業場景。選型時需結合負載性質、安裝條件及環境因素綜合評估，如需精準參數（如 RF167DRFE200M4 的編碼器分辨率、RF167YVP250M4 的變頻范圍），建議直接對接生產廠商技術部門，確保設備與工況需求高度匹配。RF 系列初始規格為 RF17 減速機，可根據功率需求向下延伸選型。
